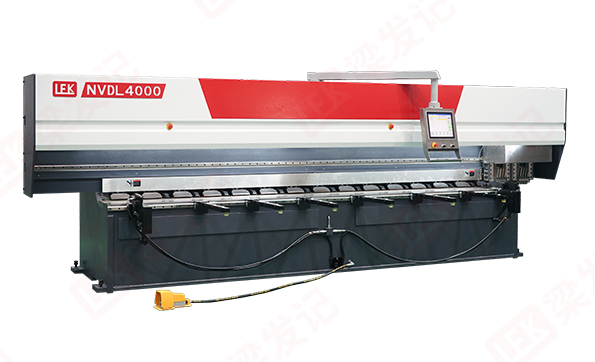

NVDL-4000

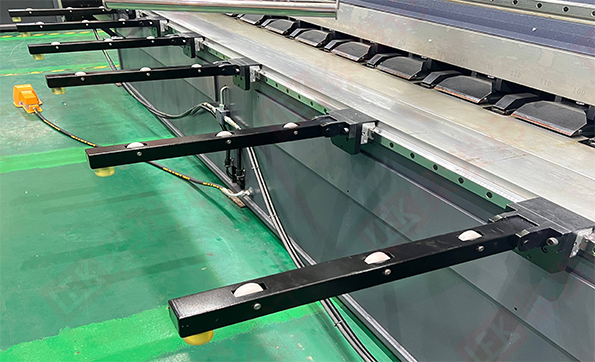

本機機架采用鋼板焊接而成，經過高溫回火處理，消除內應力，防止機身變形 高硬度臺面，經過整體熱處理，再經精密研磨而成 采用進口高精度齒輪齒條、直線導軌、高精度減速機及高速伺服馬達等配合傳動 機器工作臺面配有滾珠，有利于板材的保護
咨詢熱線
400-830-6398

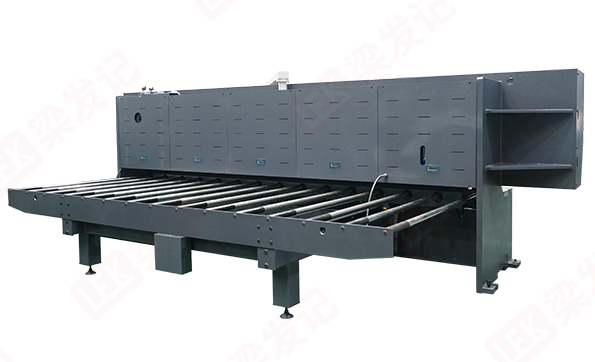

機架結構
本機機架采用鋼板焊接而成，經過高溫回火處理。
高硬度工作臺面，經過整體熱處理，再經精密研磨而成。
液壓式獨立板料夾鉗
后管位液壓式獨立板料夾鉗液壓力度強勁，可以牢固夾緊板料，保證移動送料不松動。
可移動A軸左刀架
A軸左刀架可前后可移動同時刨2條槽，增加加工效率。

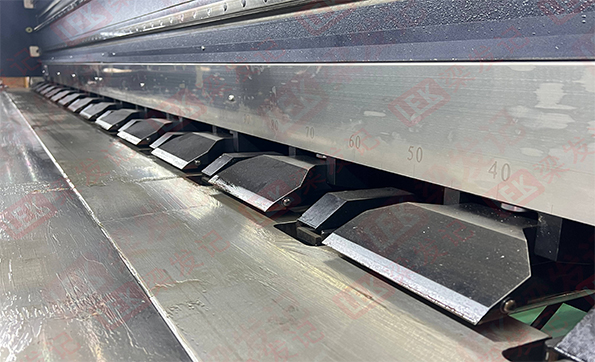

壓鉗采用液壓壓緊方式
● C1、C2軸可前后移動，行程100mm；
● 端面配2個壓鉗，采用伺服電機控制。
看看哪款切割機適合你
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
技術參數
| 項目名稱 | 型號及參數 | 單位 | |
| NVDL-4000雙刀架 | |||
| 可加工板厚度 | 0.5-4 | mm | |
| 可加工板寬度 | 9-1250 | mm | |
| 可加工板長度 | 110-4100 | mm | |
| 刨刀架回程最高可達速度 | 160 | m/min | |
| X軸 | 刨槽刀架左右移動行程 | 4100 | mm |
| 伺服電機功率 | 5.5 | kw | |
| Y軸 | 后送料裝置有效行程 | 1250 | mm |
| 后送料裝置移動速度 | 150 | mm/s | |
| 伺服電機功率 | 1.3 | kw | |
| Z軸 (Z1,Z2) | 刀架升降最大行程 | 15 | mm |
| 伺服電機功率 | 0.4X2 | kw | |
| A軸 | 左刀排前后移動行程 | 100 | mm |
| 伺服電機功率 | 0.4 | kw | |
| C軸 (C1,C2) | 端面壓鉗行程 | 100 | mm |
| 伺服電機功率 | 0.4X2 | kw | |
| 送料液壓夾鉗 | 14 | pcs | |
| 壓料液壓壓鉗 | 15 | pcs | |
| 液壓站電機功率(380 V/50HZ) | 2.2 | kw | |
| 油箱容量 | 80 | L | |
| 機器重量 | 13000 | kg | |
| 機器外形尺寸 | 長 | 5900 | mm |
| 寬 | 2730 | mm | |
| 高 | 2050 | mm | |
*本頁面所展示產品外觀、參數、性能描述、對比數據等均來自華輝數控工廠內部實驗室，本集團自有產品的檢測和實驗，僅供參考，最終以實物為準。
應用行業
電柜行業
鈑金加工
家電行業
廚具行業
電梯制造業
廣告行業
裝飾燈飾行業
汽車行業
高效率刨槽雙刀架
合金刀桿
刨槽刀全自動磨刀機
